Клемма "перемычка" серия 6,3 мм, (наружная "мама"-"папа") с изоляцией ПВХ (синяя, лужёная) упаковка 100 шт.






Клемма "разветвитель М-П" серия 6,3мм, нар.с из.ПВХ(под пр.от 1,50 до 2,50мм кв луж., син.)мин.100штc

Клемма "разветвитель Мама-Папа" серия 6,3мм, наружная с изоляцией ПВХ(под провод от 1,50 до 2,50мм кв. лужёная, синяя) предназначена для создания тройного, быстроразъёмного, виброустойчивого соединения по принципу разветвителя при помощи клемм типа «мама» («гнездо») и «папа» («штырь») серии 6,3 мм арт. VD 1-6,3F, VD 2-6,3F, VD 5-6,3F, LVD 1-6,3F, LVD 2-6,3F, VD 1-6,3M, VD 2-6,3M, VD 5-6,3M (с фиксирующими элементом) или аналогичной.

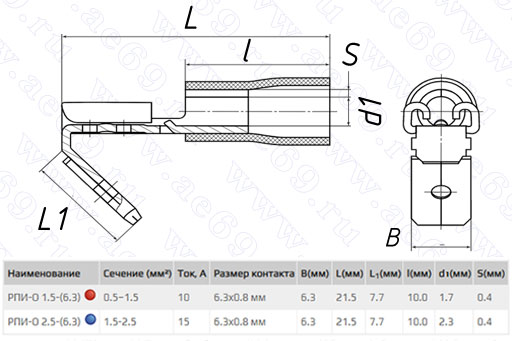

Устанавливается на медный гибкий многопроволочный провод сечением от 1,50 до 2,50 мм кв., способом опрессовки*. Конструктивно представляет из себя штампованный корпус из латунной полосы марки Л63, с двойной головной контактной частью и хвостовой - для установки провода. Головная часть «папа» имеет сквозное отверстие для обеспечения взаимной фиксации с пуклей, расположенной на клемме «мама», торцевое снятие фаски для обеспечения простоты установки; головная часть «мама» имеет пружинные лепестки для прижатия к ответной клемме, пуклю для обеспечения взаимной фиксации с ней, упор для жилы провода, одноконтурную хвостовую часть закрытого (трубчатого) типа для опрессовки только по жиле, с изолирующей муфтой из цветного ПВХ**. Опрессовка производится поверх защитной муфты.

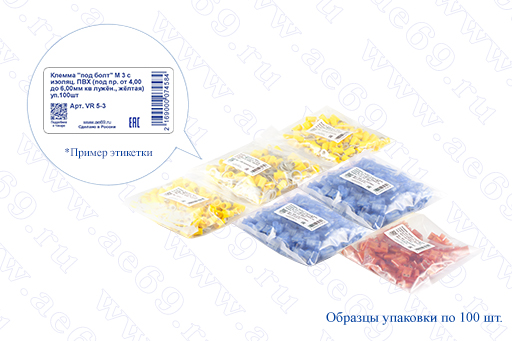

Материал изоляции самозатухающий ПВХ. Класс V-0 по UL94. Исполнение с защитным покрытием "олово" (лужение) 2-3 мкм, в вариантах поставки как в нарезке по 100шт (поштучно), так и в упаковке по 50 и 10шт.
Номинальная рабочая температура от -40 до +75гр.С. Устойчива к воздействию воды, масла, бензина, дизельного топлива, тормозной и охлаждающей жидкостей, моющих средств, противогололёдных реагентов.
Применение: универсальная, возможна установка в любых цепях постоянного тока до 48В, с током до 30А, в исполнении "на провод" (без колодки).

P.S. Максимально допустимый ток для изделия указан информативно, учитывая рекомендации по ОСТ 37.003.032-88 "Соединители электрические разъемные для изделий автотракторного электрооборудования, автоэлектроники и жгутов проводов." или предприятия-изготовителя. Для более точных расчётов необходимо учитывать конструктив конечного изделия и прочие условия и факторы.
Электрические клеммы, контакты, наконечники относятся к невосстанавливаемым, неремонтируемым изделиям и при выходе из строя подлежат замене.
*смотри пример на фото и статью по теме
**красная муфта - сечение от 0,50 до 1,50мм кв., синяя - от 1,50 до 2,50мм кв., жёлтая - от 4,00 до 6,00мм кв. (международный стандарт)
#04.2023г.
Код 7287
Артикул
VD 2-6,3FM(РПИ-О 2,5-6,3)
Упаковка 100 шт
Производитель (ТМ)
SGE, Тайвань(Китай)
Базовая цена, ₽/шт (с НДС) 10,20
Опт. цена, ₽/шт (с НДС)
6,40
Кр.опт. цена, ₽/шт (с НДС) Звоните, обсудим...
Наличие Да
Дополнительная информация
Клеммы
Тип клеммы разветвитель гнездовая/штыревая
Серия 6,3мм
Покрытие "олово" 2-3мкм (лужение)
Материал клеммы латунь Л63
Толщина материала 0,4мм
Размеры ответной клеммы (ширина х толщина) 6,3х0,4мм
Под сечение провода от 1,50 до 2,50 мм.кв.
В сборе с проводом нет
Длина снятия изоляции провода под опрессовку 6,0мм
Возможность установки в колодку нет
Наличие монтажного лепестка (для фиксации в колодке) нет
Наличие доп.фиксирующих элементов да
Допустимый ток (максимальный) 30А
