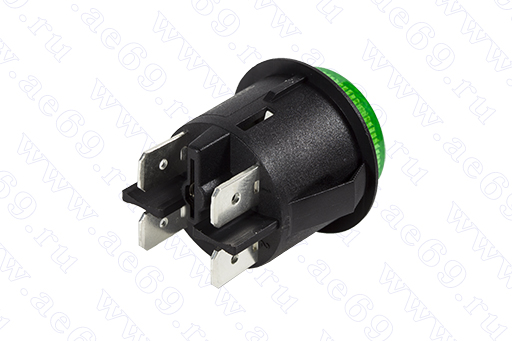

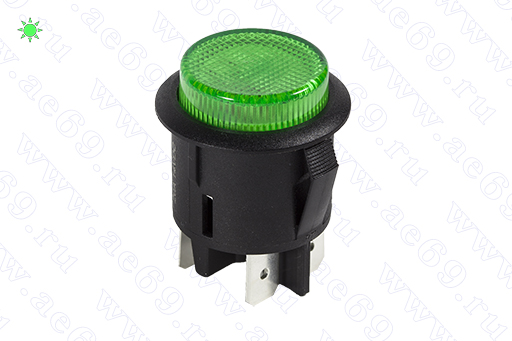

Малогабаритный, 2-х позиционный выключатель-кнопка с индикацией на включение. Устанавливается на панель(макс.5мм) через отверстие ф25мм, при помощи защёлок. Электрическая схема с четырьмя контактами. Номер "1" на входящий "+", "3" на "-" (он же "-" светодиодной подсветки), "2" и "4" на потребителя(нагрузку) по схеме 1+2, 3+4, OFF-ON(Выкл-Вкл), с фиксацией. Выходные клеммы серии 6,3мм, с отверстием для дополнительной фиксации клеммы или под впайку провода. Материал корпуса - нейлон, непосредственно нажимной части - полупрозрачный акрил, клемм - электротехническая латунь с покрытием. Нажимная часть имеет рассеивающий рисунок для создания объёма и снижения эффекта ослепления. Силовые контакты изготовлены из меди(латуни), что позволяет обеспечить сопротивление не более 50mОм и выдержать до 10.000 циклов. При подключении необходимо изолировать соединительные контакты. Номинальное напряжение 12V, ток до 20А, подсветка 0,015А. Температура эксплуатации от -25оС до +85оС. Возможные варианты применения - в качестве универсального выключателя на один потребитель с индикацией включения и управлением потребителем как по "+" или "-", так и по обоим одновременно.
