Держатель флажкового предохранителя ДП25КН и его модификации

Держатель флажкового предохранителя ДП25КН и его модификации…

Назначение:

Держатель предназначен для установки в автомобильных электрических цепях, требующих замены штатного держателя или создания нового защищённого подключения.

Особенности конструкции и потребительских качеств:

Конструкция держателя разработана по классической схеме для дополнительных держателей предохранителелей. Состоит из корпуса с гнёздами под клеммы и крышки с замковой частью, соединённой с корпусом гибкой петлёй. С обеих сторон корпуса имеются соединительные кронштейны («салазки») позволяющие объединять их в блоки между собой. Материал, использующийся для его изготовления, сочетает в себе высокую ударопрочность, жёсткость, химическую стойкость, в том числе к автомобильному топливу и другим нефтепродуктам. Так же материал обладает великолепными диэлектрическими свойствами. Окраска в чёрный цвет позволяет минимизировать выделение нового жгута на фоне проводки, что бывает важно при установке дополнительных защитных (охранных) систем на автомобиль. Использование луженой клеммы из электротехнической латуни типа 8006 позволяет обеспечить более надёжную посадку и электрический контакт по переходу клемма/предохранитель (рис. 3) в сравнении с аналогами. В исполнении -01 для провода 0,50-1,00 мм кв. или в варианте -02 для провода 1,50-2,50 мм кв. При установке в гнездо колодки, клемма надёжно фиксируется стопором, а при необходимости, легко извлекается при его отжатии. Геометрически правильная петля и надёжный замок обеспечивают чёткую фиксацию крышки и её плотное прилегание к плоскости разъёма, а при необходимости замены предохранителя лёгкое, многократное открытие/закрытие даже при минусовых температурах. Установка клеммы на провод, в варианте в сборе с проводами, произведена методом холодной опрессовки с усилием до 2-х тонн.

Правильное конструктивное исполнение, качественные материалы и комплектующие данного изделия обеспечивают его высокую надёжность и долговременную эксплуатацию. При всех вышеназванных особенностях, ценовая политика по этому продукту может быть отнесена к недорогому ценовому сегменту.

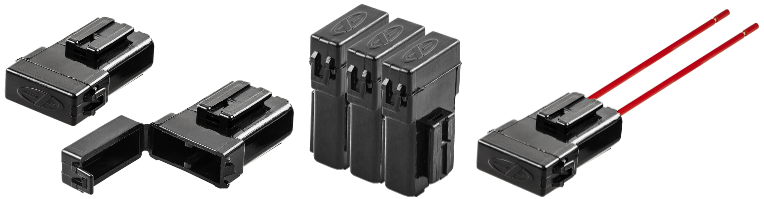

Рис.1 Вид колодки голая, вид в сборе с проводами, сборка из 3-х шт.

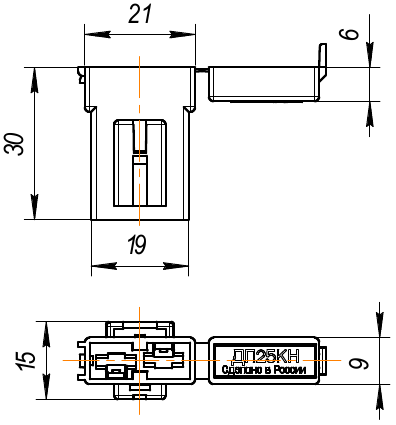

Рис.2 Габаритный чертёж держателя

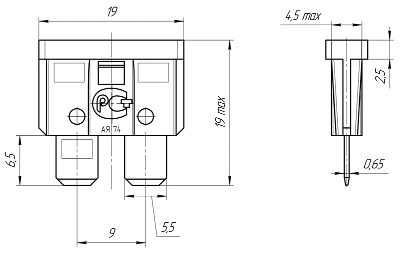

Рис.3 Габаритный чертёж предохранителя

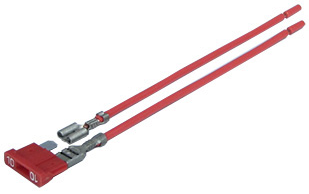

Рис.4 Клемма в сборе с проводом и предохранителем

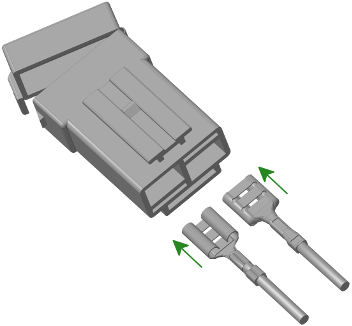

Рис.5 Сборка держателя с клеммами
  • Материал клемм – латунь Л67, покрытие олово-висмут
  • Артикул клеммы – 8006/01/02, код для заказа 2890, 5093
  • Материал колодки – полиамид 6 (PA6)
  • Цвет колодки – чёрный (есть варианты)
  • Цвет провода – красный (есть варианты)
  • Температура эксплуатации –40…+70С
  • Температура монтажа/демонтажа –20…+50С
  • Напряжение - до 48В
  • Ток - макс. до 25А (провод 2,50 мм кв.)
  • Степень защиты - IP43/44
  • Марка провода (при наличии) - ПГВА, ПВА, ПВА-М
  • Материал провода - медь
  • Материал изоляции - ПВХ
  • Способ монтажа клемм на провод – метод холодной опрессовки усилием до 2-х тонн
  • Типоразмер предохранителя – тип норма

Особенности сборки-разборки:

Клемма используется только определенного типа: код для заказа 2890 артикул 8006 - клемма "мама" серия 6,3мм, наружная К5 (лужён.), внешний вид на рис. 6а (на провод от 0,50 до 1,00 мм кв.). Есть варианты в сборке с проводом и без (рис. 1), плюс типоразмер под разные сечения провода.

Устанавливается клемма правильно только в одном положении (рис. 5а). При сборке клемма должна располагаться скрученными лепестками в сторону стопора (он внутри колодки, пластинка, оттопыренная под углом (на рис. 5 стопор выделен черным цветом)) и при установке клеммы он должен упереться своей верхней частью в торец лепестков клеммы (рис. 5в), с характерным "щелчком". Вторая клемма устанавливается так же, только размещена зеркально (рис. 4). Разборка производиться тонким шилом, со стороны установки предохранителя, с одновременным сдвигом стопора в сторону его основания и вытягивающим движением за провод с клеммой. Для удобства разборки на стопоре имеется специальный выступ. (рис. 5 г).

Представленная выше клемма выбрана по причине наилучшей физической фиксации и соответственно электрического контакта по клемме предохранителя. Ошибочно может быть установлена клемма: код 2626 артикул 8008 – клемма "мама" серия 6,3мм К1 (лужён.) внешний вид на рис. 6б, конструктивно держатель на неё не рассчитан.

!!!Внимание, клемма устанавливается только в одном положении (рис. 5а). При неправильной установке (рис. 5б) не обеспечивается фиксация клеммы стопором в гнезде колодки и её лёгкое извлечение при необходимости.

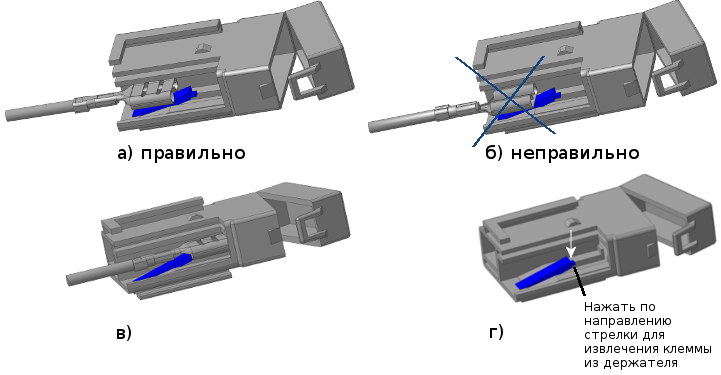

Рис.6 Схема сборки и разборки

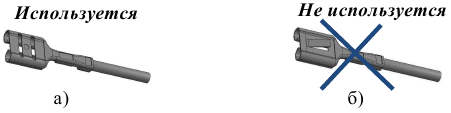

Рис.7 Вид клеммы
